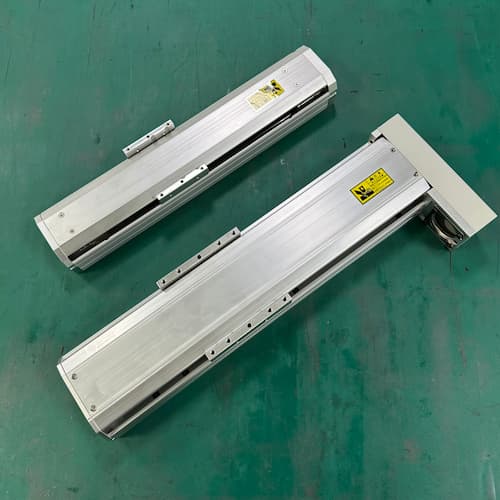

高工智能传动GTH半封闭系列滚珠丝杆直线模组：高刚性独立导轨设计与全行业选型指南

在工业自动化设备的机械选型中，搭载独立线性导轨与滑块的直线滑台，凭借其承载力矩大、刚性极佳、维护便捷以及结构稳固的特点，一直是3C电子、新能源锂电、光伏太阳能、半导体、汽车零部件、医疗生命科学、食品包装以及仓储物流等行业的关键传动部件。在各类多轴并联、十字滑台及工业机械手系统中，这类精密直线模组承担着核心的高频定位、精密抓取与重载搬运工作。

为了满足制造业对传动部件精细化降本、极速交期以及高度柔性非标定制的迫切需求，东莞市高工智能传动股份有限公司 凭借在工业自动化传动部件领域的深厚积累，倾力推出了以 GTH系列 为代表的独立导轨滑台家族。该家族涵盖了高精度半封闭螺杆、高精度全封闭螺杆、长行程半封闭皮带、长行程全封闭皮带全场景传动式样，以更全面的尺寸规格、优异的机械接口兼容性以及极致的性价比，成为了行业模组选型与设备升级的硬核之选。

一、 满足全场景需求：高工独立导轨滑台四大系列纵览

针对不同的工作环境（如洁净室、多粉尘、喷淋环境）以及对精度、速度与行程的不同要求，高工智能构筑了严谨、清晰的产品矩阵：

1. GTH系列（高精度半封闭滚珠丝杆型）：
   核心采用外部独立线性导轨与精密滑块设计，结合高品质滚珠丝杆，重复定位精度严格达到 $\pm 0.01\text{mm}$。半封闭开放式结构不仅方便日常油膏注脂维护，而且散热性极佳。在不需要完全防尘的标准车间环境中，GTH系列是追求高刚性、高精度定位的黄金选择。

2. GCH系列（高精度全封闭滚珠丝杆型）：
   在GTH的基础上升级为不锈钢带全封闭防护结构，同样具备 $\pm 0.01\text{mm}$ 的高精密重复定位精度。有效防止外部灰尘、切削液或异物侵入模组内部，同时也阻止了内部润滑脂飞溅。极其适合对洁净度有严格要求的半导体晶圆制造、医疗生物分析仪器、无尘室检测设备，以及多粉尘的机床上下料、激光切割机等恶劣工况。

3. GTB系列（长行程半封闭同步皮带型）：
   传动方式由丝杆更换为高强度同步齿形带。皮带传动的最大优势在于突破了丝杆的长度极限，主打超长行程与极高移载速度，最高速度可轻松突破 2000mm/s（重复定位精度通常为 $\pm 0.04\text{mm}$）。适合大行程的仓储物流分拣、码垛机械手、纸箱包装机械以及果蔬全自动分选输送线。

4. GCB系列（长行程全封闭同步皮带型）：
   集皮带传动的高速度、长行程优势与全封闭防尘结构于一体。既能实现长距离的极速飞行搬运，又能确保在多杂质、多纤维的特殊生产环境中（如纺织机械、汽车白车身焊接线输送、光伏硅片多线切割机周边）长期稳定运行不卡顿。

二、 GTH系列规格更全！全尺寸覆盖及全行业细分设备应用

作为独立导轨家族的精密核心，高工智能 GTH 系列滚珠丝杆滑台拥有极其宽广的规格跨度。外部独立轨道配合双滑块或多滑块布局，无论是精密微型搬运，还是超长行程、重载的复杂移载，都能在高级传动的 GTH 直线模组中找到精准对应的型号：

• 小型直线滑台（GTH6A / GTH7A / GTH9A）：
  本体宽度分别为 65mm、75mm 和 90mm，最大行程可达 1000mm。极其适合空间紧凑、对抗矩要求高的应用。

• 3C电子与微电子行业： 广泛应用于桌面式全自动点胶机、3C电子排线贴附机、手机屏幕贴膜机、微型螺丝锁付机、PCB板自动钻孔机、全自动贴片机等设备的X-Y-Z轴运动单元。

• 医疗与生命科学设备： 应用于医疗自动采血管分拣系统、实验室生化分析仪、全自动试剂液体分注器、DNA提取仪、PCR自动封膜机中的微量高频移液与试管搬运机构。

• 中型直线滑台（GTH10 / GTH12 / GTH13 / GTH14）：
  本体宽度在 102mm 至 135mm 之间，适配 100W～400W 伺服电机。独立轨道带来的高平稳度与高重复定位精度，使其成为自动化产线的中流砥柱：

• 新能源锂电池生产线： 部署于锂电叠片机（极片高速对齐）、电芯极耳焊接机（激光头位移轴）、电池注液机（真空注液头升降）、全自动套管机以及工序间的暂存移载机构。

• 光伏太阳能行业： 适用于**光伏串焊机（硅片抓取对齐）、电池片丝网印刷机（刮刀驱动轴）、全自动划片机（激光切割头滑台）**等高频启停工况。

• 半导体与半导体封装： 应用于LED固晶机、点胶封装机、半导体晶圆盒（FOUP）传动轴、视觉CCD精密外观检测设备、全自动晶圆固化炉上下料等精密传动节点。

• 大型重载滑台（GTH12A / GTH14A / GTH17 / GTH22）：
  本体宽度跨越 120mm 直至 220mm，最大有效行程达到 1500mm 以上，水平最大可搬重量高达 150kg。

• 汽车零部件及重工业： 完美适配汽车零部件组装线、汽车白车身焊接输送线、重型车桥涂胶机、汽车座椅检测台中的大负荷悬臂移载。

• 家电与物流行业： 用于白电（冰箱/洗衣机）总装输送线、多轴重载龙门码垛机器人、纸箱自动包裹机、AGV小车顶升机构。

• 光伏及重型制造： 胜任光伏硅片多线切割机周边重载上下料机构、大型钣金数控冲床送料机、激光打标/切割机大行程龙门横梁轴等，是替代传统重载电动缸的硬核之选。

三、 独立导轨+精密滑块，带来更优异的机械性能

1. 承载力矩更大，抗偏载能力强： 由于采用独立的外置式高精密线性导轨与滑块配合，模组在承受来自垂直、横向的悬臂负载时，能够展现出更强的抗侧向力矩与刚性表现，非常适合搬运跨度大、重心的偏载工况。

2. 标准物理机械接口，无缝对接图纸： 底部安装孔、侧面基准面、定位销（Pin）孔位置以及滑块上的螺纹孔距均严格遵循通用工业机械标准。工程师在设计阶段可实现极高效率的模块化调用。

3. 高精密与高效节拍： 螺杆型模组（GTH/GCH）滚珠丝杆导程提供 5mm、10mm、20mm、25mm、32mm、40mm 等多种丰富选择，精度稳定；皮带型模组（GTB/GCB）则提供极速响应，完美适应不同非标设备固有的生产节拍。

四、 强大的非标定制能力，灵活满足特殊机械设计

高工智能作为源头实力制造厂家，拥有极强的深加工与技术响应能力。我们深知非标自动化设备千变万化，因此全面开放柔性非标定制服务，助力工程师突破设计限制：

• 支持定制尺寸与安装孔： 可根据客户的特殊机台空间定制滑台本体长度/尺寸，或按照特殊底座定制专用的安装孔位与销孔，确保百分之百的装配装机率。

• 支持双滑座（多滑块）结构： 针对需要超大承载力矩、或需要两个工作台同步/联动运行的场景（如双头点胶机、双工位贴片机、双头激光打标机、视觉双相机对位检测设备），可定制**双滑块（双滑座）**配置，显著提升系统的整体刚性。

• 支持正反牙（对开式）丝杆： 针对对中对齐、双向开合、夹持或同步对向搬运机构（如全自动夹爪机构、双向同步对中对焦设备、物流分拣翻转对齐轴、果蔬重量分选机定心轴），可特殊定制正反牙滚珠丝杆传动方式，用单台电机即可实现完美的对开运动，精简控制系统并节省综合成本。

五、 规范化编码逻辑，标准伺服/步进电机“拔插即用”

高工独立导轨滑台拥有极为规范、清晰的编码与接口逻辑，大幅简化采购与现场组装工序：

• 马达位置全兼容： 支持 BC（马达外露直连）、BM（马达下折）、BL（马达左折）、BR（马达右折），全面满足各种紧凑型机台的藏线与空间需求。

• 主流电机免定制： 编码中可直接指定匹配三菱（M）、国际/松下（P）、安川（Y）、台达（T）等主流 100W～750W 伺服电机，自带标准适配法兰。同时，该系列可完美适配或兼容各品牌规格的步进电机，让低成本、高性价比的闭环/开环步进驱动方案同样能够轻松对接。

六、 高工 GTH 系列精密模组——标准常用型号检索库（全无重复）

为了方便机械工程师及采购人员在进行网页搜索、图纸对标时快速调取高工的标准编码，以下为您罗列 GTH 系列独立导轨半封闭螺杆滑台的部分典型型号组合。通过严格的无重复递增设计，覆盖不同导程、行程与马达位置：

1. GTH 小型滑台系列

• GTH6A-L5-100-BC（导程5mm/行程100/马达直连）

• GTH6A-L10-200-BM（导程10mm/行程200/马达下折）

• GTH6A-L20-300-BL（导程20mm/行程300/马达左折）

• GTH7A-L5-150-BR（导程5mm/行程150/马达右折）

• GTH7A-L10-250-BC

• GTH7A-L20-400-BM

• GTH9A-L5-300-BL

• GTH9A-L10-500-BR

• GTH9A-L20-600-BC

• GTH9A-L32-800-BM（32mm大导程高速款）

2. GTH 中型滑台系列

• GTH10-L5-200-BL

• GTH10-L10-400-BR

• GTH10-L20-500-BC

• GTH12-L5-300-BM

• GTH12-L10-450-BL

• GTH12-L20-600-BR

• GTH13-L5-400-BC

• GTH13-L10-500-BM

• GTH13-L20-700-BL

• GTH14-L5-500-BR

• GTH14-L10-800-BC

• GTH14-L20-1000-BM

3. GTH 大型重载机械手系列

• GTH12A-L5-400-BL

• GTH12A-L10-600-BR

• GTH12A-L20-800-BC

• GTH14A-L10-500-BM

• GTH14A-L20-800-BL

• GTH14A-L40-1000-BR（40mm超高移载速度款）

• GTH17-L5-600-BC

• GTH17-L10-800-BM

• GTH17-L20-1000-BL

• GTH17-L40-1250-BR

• GTH22-L5-800-BC（重载大推力款）

• GTH22-L10-1000-BM

• GTH22-L25-1200-BL

• GTH22-L40-1500-BR

(注：以上型号均为高工标准整机组合示例。高工智能作为源头生产厂家，GTH、GCH、GTB、GCB 全系列均支持在标准范围内进行任意有效行程的非标拉长或缩短定制，马达方向及传动导程皆可根据设计图纸柔性变更。)

七、 优异的实际性能与极致的降本效益

在精密制造领域，高工系列独立导轨直线模组定位清晰，凭借在东莞完善的本土化制造链与规模化生产，在实际运行中展现出优异的性价比与稳定性，能够帮助设备厂家直接降低 30% 以上的模组采购成本。

相比需要漫长等待的海外及部分进口货期，高工标准件滑台及常用行程具备大量库存，可实现数天内极速发货，极大缓解了光伏、锂电等爆单自动化设备厂家的赶货交付压力。

结语

在供应链追求“安全、高效、高性价比”的今天，东莞高工智能独立导轨滑台系列用实力诠释了高品质中国智造的实力。无论您的机台需要丝杆传动的高刚性与精确定位，还是皮带传动的高速超长行程，高工都能为您提供一站式、高柔性的传动选型方案。欢迎联系高工智能，让广泛的行业应用经验为您的智能制造项目保驾护航！
